Proyecto Departamentos Sile

En este proyecto trataremos de demostrar el método mas efectivo en la instalación de mallas anticaídas en el torre de departamentos Silé, en San Pedro Garza Garcia, usando un sistema de mallas anticaídas tipo t.

Proyecto Departamentos Sile

Instalación de mallas anticaídas

Este proceso consiste en una serie de pasos destinados a cubrir la mayor cantidad de perímetro en una obra en construcción.
El primer paso consiste en el armado de los brazos, ya que este se compone de 3 elementos principales y una serie de herrajes y conectores que permiten que el soporte se desplegué al exterior.
la bisagra es el elemento que conecta la base de sujeción con brazo o larguero que brinda la longitud total del área a cubrir.
Esta bisagra queda ubicada en la parte baja del soporte y esta constituido con 2 placas de acero una cada lado del brazo, y sus birlos que funcionan como pasadores.
el siguiente paso es conectar el soporte (la base) con su mordaza, y esto se consigue gracias al cajillo que embona perfectamente con el diámetro del material constituido. este cajillo se introduce por la parte superior de la base y se ubica a conveniencia a en cualquier punto de esta, los soportes tipo T están modulados para funcionar en losas de diferentes espesores, no existe un mínimo pero es importante que el espesor de la losa o trabe sea lo suficientemente fuerte para soportar una presión de 600 kg puntuales.
y en cuanto a los máximos esta diseñada para amordazar hasta una medida de losa de 70 cm de espesor en el caso de la base corta y hasta de 1.5 mts en el caso de la base larga.
La mordaza se ubica en el punto a la medida necesaria, y se asegura a través de un pasante que se introduce en el orificio de modulación. Un dato importante a considerar es que la mordaza tiene un orientación, ya que cuenta con un lado hacia arriba y un lado hacia abajo y esto es fácil de identificar gracias a la tuerca que se aprecia y queda orientada hacia abajo.
una vez terminado de armar el soporte con sus 3 elementos se debe probar abriendo el brazo para garantizar que todo funciona bien y observa que en la bisagra el ángulo este formados los 90 grados o cerca de ello.
Un ángulo menor a 60 grados trae como consecuencia que la red no abra los 3 metros y no se aproveche a cubrir mayor área de voladizo.


Sistema de mallas anticaídas

Se le conoce como un sistema ya que este funciona de manera conectada con todos y cada uno de los soportes a través de una red o malla anticaída y una cuerda perimetral. dicho sistema ofrece su mayor capacidad de absorción de fuerza o carga cuando se interconecta entre si con la mayor cantidad de soportes en un distancia de perímetro o cornisa.
nuestros ensayos nos permiten asegurar que un sistema que se componga de brazos tipo T, a 4 metros de distancia uno de otro, brinda una capacidad de carga de al rededor de 800 kg x mt2 entre los soportes. cada brazo puede soportar hasta 200 kg al extremo del brazo, pero al conectarse entre varios su capacidad de carga se multiplica sustancialmente.
Es por eso que podemos señalar que al momento de un siniestro o que esté sometido a una carga que sobrepase su capacidad, este puede verse afectado así como los soportes aledaños a el, pero es físicamente imposible que el sistema anticaída colapse ya que no trabajan de manera independiente y todos están conectados al rededor del perímetro.

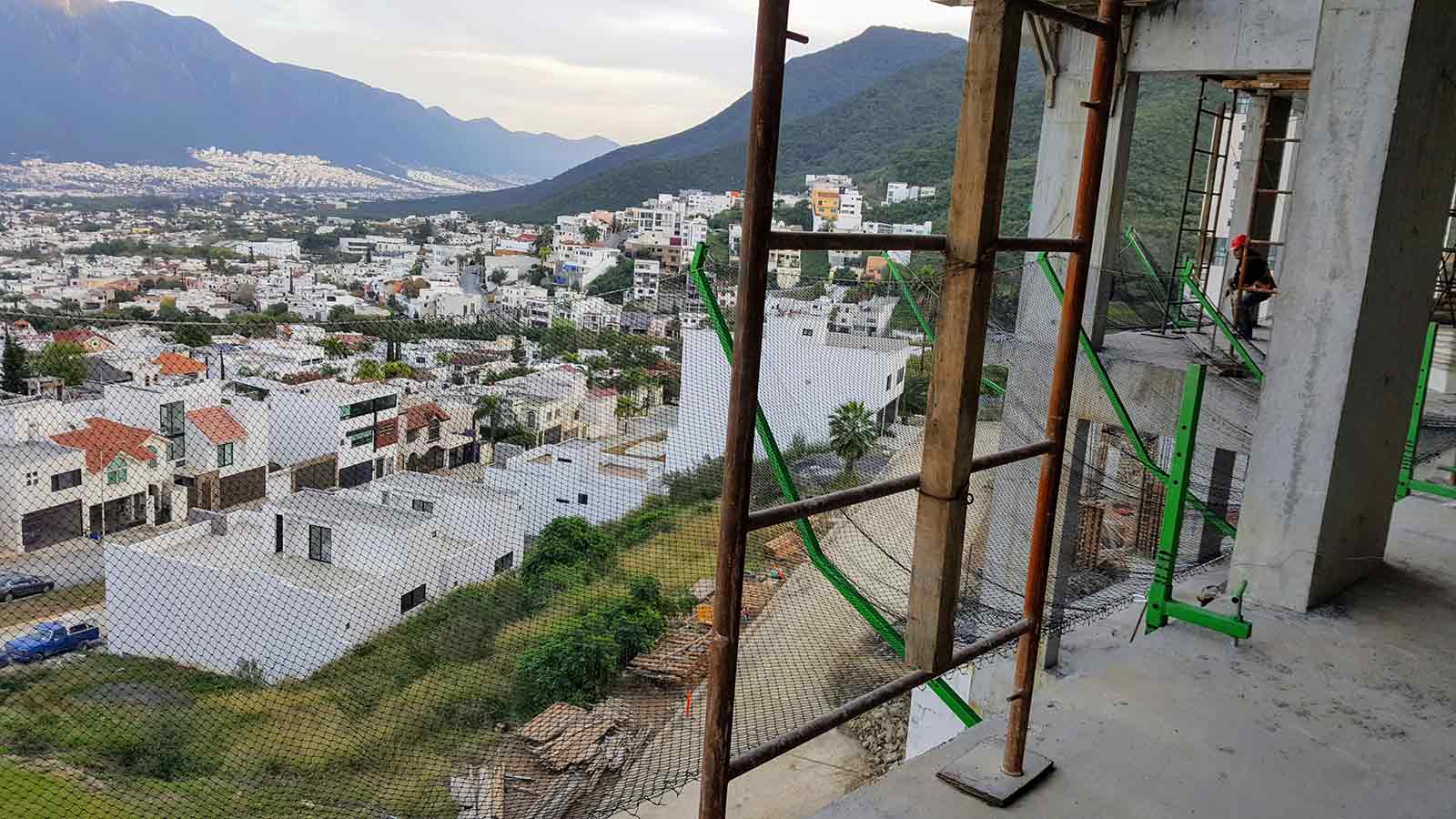

Galería de Proyecto

Ubicación de Proyecto
